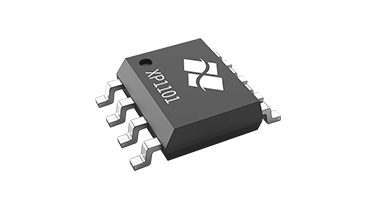

XP1101 是一款三合一调光/调速信号转换接口芯片。可将电阻/0-10V 电压/PWM 三种输入信号(自动检测)转换成对应的PWM占空比信号，用于驱动光耦或直接控制照明/电机主控芯片，以兼容调光，调速或电流设置在隔离/非隔离的应用场景里的需求。
01 产品特性
■ 自动检测三种输入调光信号：0-10V, 电阻，PWM
■ 宽范围VCC电压(13V-45V) 满足三倍LED输出应用要求
■ 5V的0%-100%PWM占空比输出，PWM频率现场可配置
■ 直接驱动光耦满足全球安规要求
■ 多种可配置的输入输出对应曲线满足不同调光/调速需求
■ 最大调光电压0.1V-12.8V可调
■ 最小调光电压0-3.1V可调
■ 关断电压0-3.15V可调
■ 开启电压0-3.15V可调
■ 最小占空比0-11%可调
02 产品选型表
订购号 | 功能及驱动接口 |
XP1101-00 | 标准 0-10V/R/PWM 三合一接口转换芯片，100uA 电流源 |
XP1101-01 | 标准 0-10V/R/PWM 三合一接口转换芯片，150uA 电流源 |
XP1101-07A | 0-9.5V dimming voltage_100uA/5% |
XP1101-10 | 兼顾 0-10V/0-5V 接口转换芯片 ， 100uA 电流源 |
XP1101-20 | 隧道灯专用的 0-10V 反向接口转换芯片 |
XP1101-30 | 标准 0-10V/R/PWM/隧道灯 四合一接口转换芯片 |
