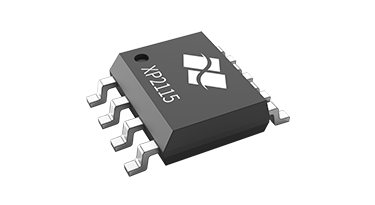

XP2115/6是一款数字高性能DC/DC降压 (Buck) 照明控制IC, 专注于中高端可调光固态照明 (SSL) 驱动应用。XP2115/6的数字调光控制可实现0.1%-100%的高精度DC调光,且确保调光过程柔和、平滑、无台阶,提供高度优化的照明品质和用户使用感。
01 产品特性
■ 采用Low-side Buck拓扑结构,功率范围5W-150W
■ 输入电压范围20-80V, 输出电压范围5V到95%输入电压
■ 全程高精度DC调光(配备一定的输出电容),纹波和PWM调光信号频率无关
■ 0.1%的调光深度,0.002%的调光分辨率,调光过程数控柔化处理
■ 全调光曲线(含最低调光点)具备优秀的电压/负载调整率
■ 两路独立的调光接口
-现场可配置电平或PWM调光
-现场可配置PWM调光占空比重新映射,解决光耦在低占空比下信号畸变
-可配置两路调光信号“相或”关系,以满足IOT 应用要求
■ XP2116 具备UART 通讯接口,可实现LED调光以及参数配置、故障信息反馈功能
02 产品选型表
订购号 | 功能及驱动接口 |
XP2115-00 | Dim = Dim1 x Dim2 |
XP2115-10 | Dim1或Dim2,Dim=最晚动作的信号 |
XP2115-01 | 关闭Vin_uvp,ovp, osp保护 |
XP2115-02 | -00基础上关闭过温降额 |
